氧含量分析系统安装案例

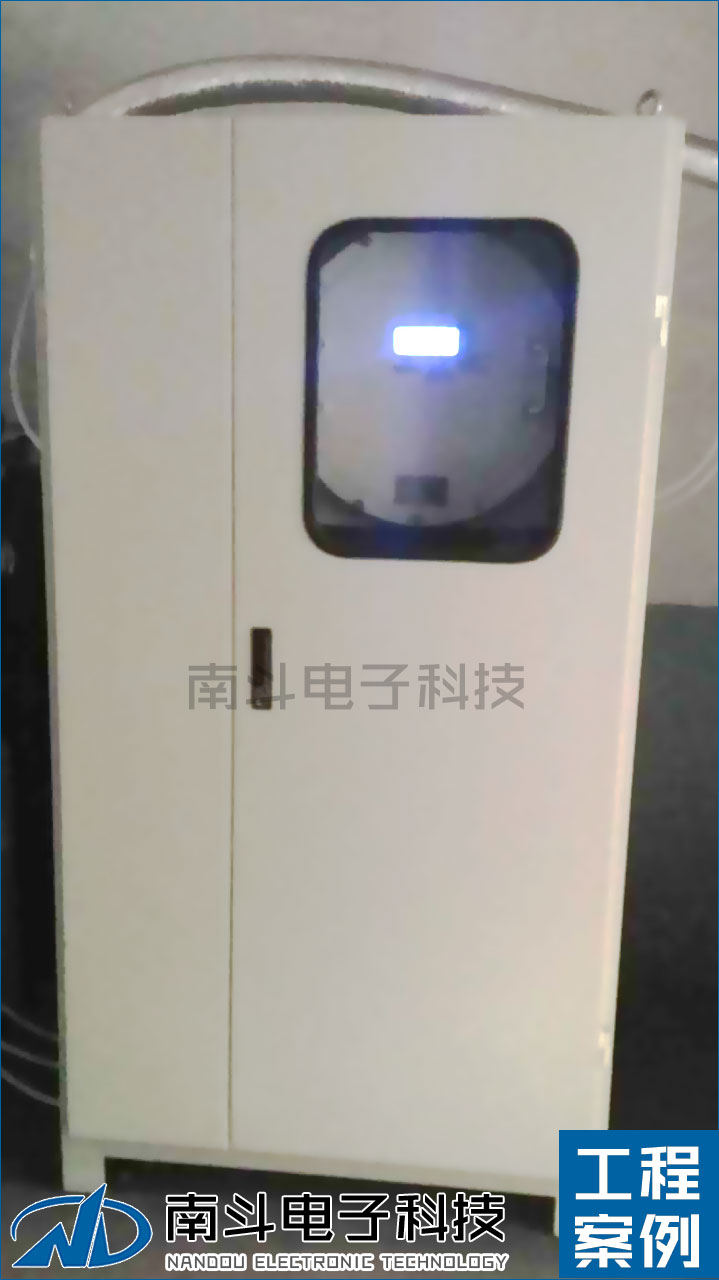

新疆焦化厂安装氧含量分析系统：该厂是通过百度搜索联系到我们公司，了解该厂的情况后，我司技术人员迅速出了安装方案，厂家对我们的服务十分满意，最终订购了三套仪器。

氧含量分析系统参数

• 免维护取样探头可在高温高粉尘条件下连续工作，不易堵塞。

• 仪器测量精度高，稳定性良好，无故障运行时间长。

• 使用可靠性方法设计和考核成熟的高可靠分析系统。

• 高档系统价格低廉，产品使用费用价格最低。

• 常压热管耐高温取样管可在 1300 ℃条件下，承受下料冲击等恶劣环境连续工作不烧坏。

• 系统的安装布局及模块化结构采用 CAD 设计、使气路短捷简单。管接头采用我公司高密封性气路接头，标准化通用化程度高，方便维修。

具体参数

分析柜组件及装置技术参数：由前处理单元、供电单元、分析校对单元组成。

     （1）前处理单元包括：

专用过滤器组件（除奈、）、气液分离器、除湿器、抽气泵（进口部件）、精除硫管、流量调节器、等。通过粗、细三级过滤和分离、吸收粉尘、奈、酸雾、冷却除湿水份的综合净化处理，提供分析仪器超净的分析气源。

     （2）供电及控制单元包括：

电源控制盘（包括高性能空气开关、接线端子、）、输出故障报警接点信号；具有数据采集、自动处理氧气成份含量越限报警功能。控制中枢PLC、二位三通电磁阀等。

      （3）分析单元包括：

JNYQ－O－11C型氧量分析仪（进口传感器）、流量计、流路切换阀、标准样气等。

      （4）信号输出越限报警功能：

分析仪对净化后的煤气样品进行连续在线分析，输出4-20mA信号和无源触电信号。若氧浓度越限时，装置立即输出报警接点信号（无源接点，容量1A），确保电捕焦器设备安全运行。

（5）测量范围及分析精度：

（6）信号输出：

现场所大屏液晶数字显示O2含量并以 4—20mA成份信号隔离输出给上位机或DCS。超限报警、联锁、故障报警信号输出及容量：氧浓度越限报警值在仪表量程范围内分别可设定（出厂时设定浓度报警值：0.80%,O2）报警信号输出无源接点，容量：220VAC，1A

     （7）装置预处理功能

不锈钢取样探头、三级除尘、除硫、除萘、除酸雾、除水份、稳压、稳流、快速放散、粉尘净化精度≤0.1u

  （8）装置维护周期：≥30天
